Descripciones

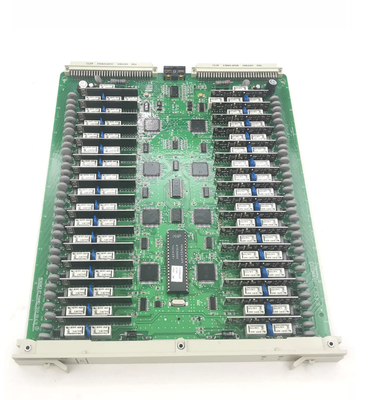

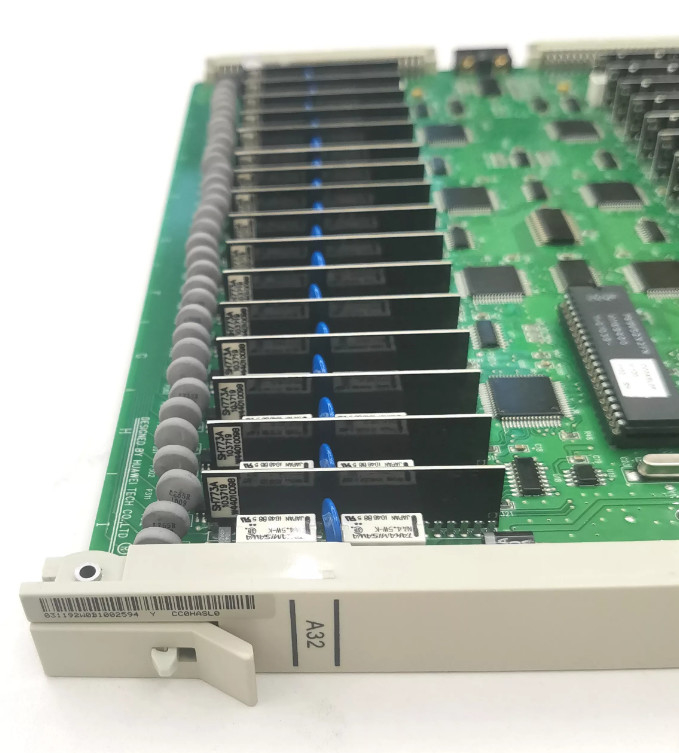

Tablero análogo del usuario de la manera programa-controlada digital del interruptor CC0HASL0 32 de A32 Huawei CC08:

El módulo del usuario de la simulación está bajo el control del anfitrión (MPU), y el microcontrolador en el tablero del usuario (ASL) termina la detección y la información de la línea de usuario situación. El ASL es la pieza del circuito de la terminación del módulo del usuario. Según el número de líneas de usuario análogas conectadas, los tableros del usuario pueden ser divididos en 16 tableros análogos del usuario del canal y 32 tableros análogos del usuario del canal.

El tablero de CC0HASL ejecuta principalmente las funciones siguientes:

1. Proporcione 32 interfaces de usuario análogas.

2. El tablero tiene funciones del BORSCHT (alimentación, sobretensión/protección actual, sonando, supervisando, codificando y descifrando, mezcla, probando).

3. Proporcione algunas funciones especiales (polo reverso bidireccional, CID, etc.).

4. El tablero proporciona la tarifa del software A/μ ajustable, la impedancia del interfaz ajustable, y funciones ajustables del aumento.

5. Cableado externo: cables del usuario (32 pares de cables del usuario), conectados con los puertos correspondientes del cable en la placa madre del bastidor del usuario. La caja del usuario de 32 maneras se puede tapar en los enchufes del cable del usuario de 16 maneras, y los dos enchufes se insertan en el top y la parte inferior respectivamente.

Especificaciones
