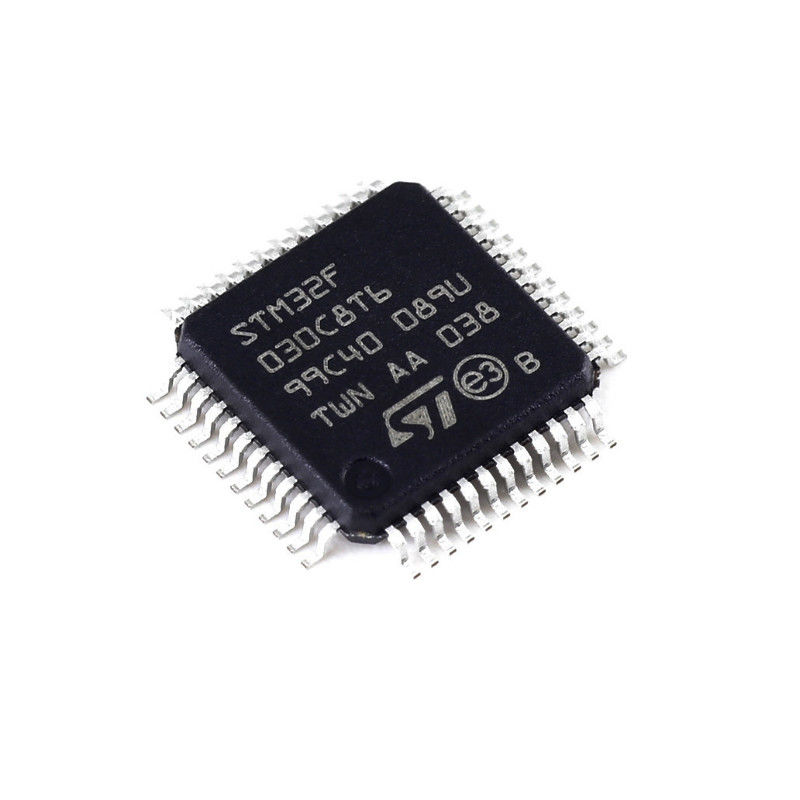

Original independiente de 32 bits del microcontrolador del chip CI MCU del ST STMicroelectronics del microprocesador LQFP48 del control del interruptor STM32F030C8T6
Descripción:
El microcontrolador STM32F030C8T6 es M0 un microcontrolador de 32 bits de la serie LQFP-48, un microcontrolador muy rentable del BRAZO. Es ampliamente utilizado en las industrias del vehículo eléctrico y del aparato electrodoméstico. Se agrieta para el microcontrolador STM32F030C8T6. Los microcontroladores de STM32F030X4/X6/X8/XC actúan en una gama de temperaturas de -40 a +85°C, con un voltaje de fuente de alimentación de 2,4 a 3.6V. Un sistema completo de modos del ahorro de energía permite el diseño de usos de baja potencia.
Los microcontroladores de STM32F030x4/X6/X8/XC incluyen cuatro dispositivos en diversos paquetes, extendiéndose a partir del perno el 20 al perno 64. Dependiendo del dispositivo seleccionado, se incluyen diversos dispositivos periféricos. Estas características hacen los microcontroladores de STM32F030x4/X6/X8/XC convenientes para los diversos usos, tales como control y interfaz de usuario del uso, los dispositivos de bolsillo, los receptores de A/V y las TV digitales, los periférico de la PC, juego y las plataformas de GPS, los usos industriales, PLCs, los inversores, las impresoras, los escáneres, los sistemas de alarma, los intercomunicadores video y HVAC.
Características principales:
1. 16 a memoria Flash 256kb
2. 4 a los bytes 32k de paridad de la memoria HW
3. Fuente de Digitaces y de la entrada-salida: VDD=2.4V a 3.6V
4. Fuente análoga: VDDA=VDDto3.6V
5. Reset con./desc. del poder (POR/PDR)
6. Modo del bajo consumo de energía: el sueño, para el recurso seguro
7. 4 al oscilador cristalino 32MHz
8. Calibración 32kHz del oscilador RTC
9. Selección del lazo sincronizado en fase interno 8MHzRCx6
10. Oscilador interno de 40kHz RC
Descripción detallada:
| UE RoHS |
Obediente |
| ECCN (LOS E.E.U.U.) |
3A991.a.2 |
| Situación de la parte |
Activo |
| HTS |
8542.31.00.01 |
| Apellido |
STM32F |
| Arquitectura de sistema de instrucción |
RISC |
| Base del dispositivo |
ARM Cortex M0 |
| Arquitectura de la base |
BRAZO |
| Frecuencia máxima de la CPU (megaciclos) |
48 |
| Tarifa de reloj máxima (megaciclos) |
48 |
| Anchura del ómnibus de datos (pedazo) |
32 |
| Tipo de la memoria del programa |
De destello |
| Tamaño de la memoria del programa |
64KB |
| RAM Size |
8KB |
| Programabilidad |
Sí |
| Tipo de interfaz |
I2C/SPI/USART |
| Número de I/Os |
39 |
| No. de contadores de tiempo |
7 |
| Número de ADC |
Solo |
| Canales del ADC |
12 |
| Resolución del ADC (pedazo) |
12 |
| USART |
2 |
| UART |
0 |
| USB |
0 |
| SPI |
2 |
| I2C |
2 |
| I2S |
0 |
| PODER |
0 |
| Ethernet |
0 |
| Perro guardián |
1 |
| Puerto principal paralelo |
No |
| Reloj en tiempo real |
Sí |
| Voltaje de fuente mínimo de funcionamiento (v) |
2,4 |
| Voltaje de fuente típico de funcionamiento (v) |
2,5|3,3 |
| Voltaje de fuente máximo de funcionamiento (v) |
3,6 |
| Disipación de poder máxima (mW) |
364 |
| Temperatura de funcionamiento mínima (°C) |
-40 |
| Temperatura de funcionamiento máximo (°C) |
85 |
| Empaquetado |
Bandeja |
| CECC calificó |
No |
| Nombre del paquete estándar |
QFP |
| Pin Count |
48 |
| Paquete del proveedor |
LQFP |
| Montaje |
Soporte superficial |
| Altura del paquete |
1,4 |
| Longitud del paquete |
7 |
| Anchura del paquete |
7 |
| El PWB cambió |
48 |
| Forma de la ventaja |
Gaviota-ala |
