Datos del producto:
|
Number modelo: | ETHB | Número de interfaces: | 8 |
---|---|---|---|
Potencia típica (W): | 20W | Módulos ópticos: | SFP módulos ópticos/eléctricos de GE |
Serie de productos: | MA5608T | Temperatura ambiente: | A largo plazo: 0 °C al °C 45 (32°F 113°F) cortos plazo: -5 °C al °C 55 (23°F a 131°F) |
Tipo: | Tablero de fibra óptica de la transmisión | Garantía: | 1 año |
Alta luz: | Tablero de interruptor del gigabit de ETHB,Huawei MA5608T,Tablero óptico del interfaz de H801ETHB |

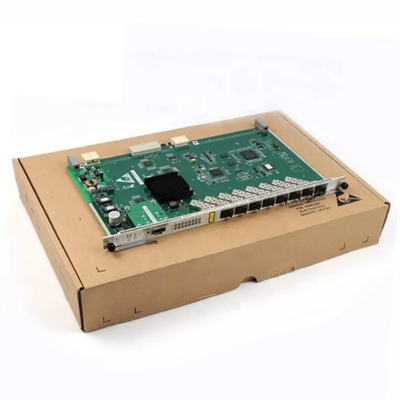

Tablero óptico H801ETHB del interfaz del servicio de Ethernet de GE del puerto del tablero de interruptor del gigabit de Huawei MA5608T ETHB 8
Especificaciones del tablero del acceso del servicio de Ethernet
Especificación | H801ETHA | H801ETHB |
Número de interfaces | 8 | 8 |
Módulos ópticos | Transmisores-receptores ópticos de SFP GE | SFP módulos ópticos/eléctricos de GE |
Conexión en cascada de Ethernet | √ | √ |
Ethernet contra la corriente | × | √ |
Uno mismo-intercambio dentro del tablero (interconexión entre los puertos por aguas arriba cuándo actuando como tablero por aguas arriba) | × | √ |
Polimerización interior | × | √ |
polimerización de la Cruz-placa | × | √ |
Acceso de usuario y gestión del usuario | × | × |
Solos consumo de energía del tablero y longitud del marco
Nombre de la chapa | Consumo de energía | Longitud del capítulo |
Tablero del acceso del servicio de Ethernet | ||
H801ETHB |
PARÁSITOS ATMOSFÉRICOS: 20W : 21W |
2052 bytes, crecientes a 9216 bytes después de la función enorme del capítulo se permiten |
Apliqúese
* HW H801ETHB APOYA ETHERNET QUE CONECTA EN CASCADA Y ETHERNET CONTRA LA CORRIENTE.
* EL SOLO TABLERO DE HW H801ETHB ES DE USO GENERAL PARA LA CONEXIÓN EN CASCADA DE ETHERNET.
* el escenario de conexión en cascada del uso de HW H801ETHB cuando el tablero de control principal y el tablero de GIU son escasos, el solo tablero de HW H801ETHB se puede utilizar para Ethernet contra la corriente.
Principio
* las funciones de cada módulo de HW H801ETHB son como sigue:
1. El módulo de control termina el cargamento del software del solo tablero, el control de gestión de la operación, y la lectura de señales tales como número de ranura, número de versión y tipo número del tablero.
2. El módulo de interfaz proporciona 8 interfaces de GE al exterior.
3. El módulo de interruptor realiza las funciones de la protección del equilibrio de carga y de la redundancia con la agregación del cruz-tablero.
4. El módulo de poder proporciona el poder de trabajo para cada módulo funcional en el tablero.
5. El módulo de reloj proporciona el reloj de trabajo para cada módulo funcional en el tablero.
* el proceso de negocio de HW H801ETHB es como sigue:
1. En la dirección por aguas arriba, los datos de servicio están conectados con el módulo de interruptor del tablero de control principal a través del conector de la placa madre, y el módulo de interruptor termina el intercambio de la alambre-velocidad de paquetes de Ethernet, realizando el servicio que conecta en cascada y por aguas arriba.
2. En la dirección rio abajo, los datos de servicio están conectados con el tablero de control principal de la placa madre después de los pasos del interfaz de GE a través del módulo de interruptor.

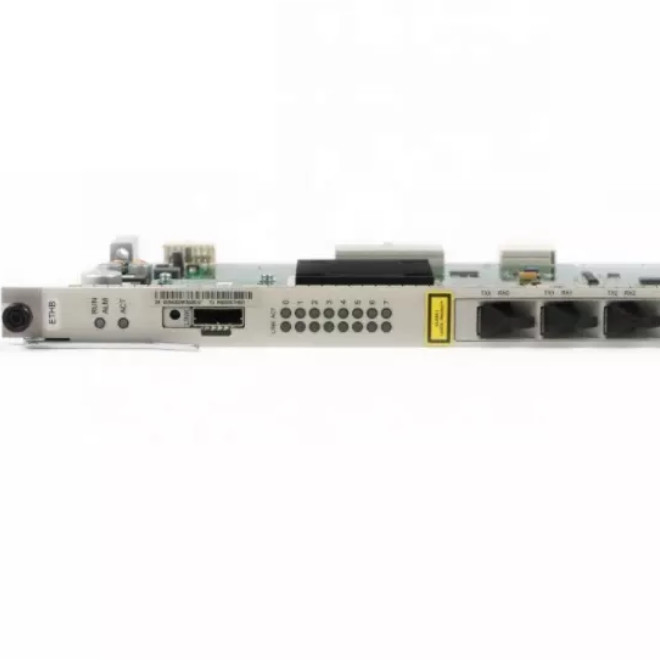

Interfaz del panel
categoría de la chapa | Nombre de la chapa | Transmisor-receptor óptico de GE - fibra dual del monocanal bidireccional | Transmisor-receptor óptico de GE - Solo-fibra monocanal bidireccional | Transmisor-receptor óptico de GE - sola fibra en doble canal bidireccional | Módulos de GE IPL - fibra dual del monocanal bidireccional | Módulos eléctricos de GE |
Tablero del acceso del servicio de Ethernet | ETHA | √ | × | × | × | × |
ETHB | √ | √ | × | √ | √ |
Luz
Serigrafía llevada | El nombre del llevado | Situación llevada | Descripción de la situación |
ALM CORRIDO | La situación operativa llevó | El destellar rojo | LA ETAPA DE LANZAMIENTO DEL APP DURANTE EL PROCESO DE LANZAMIENTO DE LA CHAPA |
El destellar verdes (período 0.25s) | La etapa de la comunicación con el tablero de control principal durante el proceso de lanzamiento del solo tablero | ||
El destellar verdes (ciclo 1s) | La chapa está funcionando normalmente | ||
Rojo es sólido | Fracaso de la chapa | ||
ACTO | LED primario y espera | El verde es sólido | No representa ningún significado |
VÍNCULO | Indicador de situación del vínculo | Brillante verde | El puerto establece una conexión |
Extinga | El puerto no está conectado | ||
ACTO | La situación de los datos llevó | El destellar amarillo | Hay transferencia de datos |
Extinga | Ninguna transferencia de datos |
